T130Pro-NN-35-1535三轴三光吊舱

T130Pro-NN-35-1535光电吊舱由非制冷红外热像仪、30倍连续变倍可见光相机、激光测距仪、三轴伺服稳定平台和图像跟踪器组成。具有重量轻、稳定精度高和集成度高等特点，可应用在中、小型无人机上，完成对目标区域的昼夜侦察、监视和目标定位等任务。光电吊舱通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并实时输出红外和可见光视频供任务执行人员查看。光电吊舱主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。

产品编码：

1034746421447581696

所属分类：

光电吊舱

立即咨询

返回列表

详细信息

一、产品简介

T130Pro-NN-35-1535光电吊舱由非制冷红外热像仪、30倍连续变倍可见光相机、激光测距仪、三轴伺服稳定平台和图像跟踪器组成。具有重量轻、稳定精度高和集成度高等特点，可应用在中、小型无人机上，完成对目标区域的昼夜侦察、监视和目标定位等任务。
光电吊舱通过非制冷红外热像仪和可见光相机实现全天时对地目标的探测、识别和跟踪，并实时输出红外和可见光视频供任务执行人员查看。
光电吊舱主要应用于侦查、边防巡逻、人员搜救、森林防火等场景。

二、产品特点

•   具备自检和故障上报功能；
•   具备长波红外、可见光波段探测能力，能输出红外图像和可见光图像；
•   具备激光测距功能；
•   可见光具备光学变倍、自动对焦、手动调焦和低照度功能；
•   红外具备1～4倍电子放大和六种调色板切换功能；
•   具备方位、俯仰和横滚三自由度运动的能力；
•   具备自动搜索/手动搜索/随动/姿态稳定/跟踪等多种工作模式；
•   手动搜索模式下，具备接收控制站指令并完成吊舱操作的功能；
•   具备隔离载体扰动，稳定瞄准线的能力；
•   具备锁定/解锁目标功能，且锁定目标后吊舱输出图像为带有跟踪框的图像；
•   具备目标自动跟踪功能，能自动跟踪目标，具备抗自然干扰的能力；
•   具备记忆跟踪功能，目标在短暂丢失后，可短时间内再次捕获；
•   具备调节波门大小的功能；
•   具备跟踪点切换功能；
•   根据激光测距和无人机姿态信息可解算目标坐标；
•   可通过RS422/百兆网与控制站双向通信，并输出红外图像、可见光图像、系统工作状态、相机工作状态、光轴位置等信息；
•   具备HD-SDI/同步422/百兆网/HDMI多路视频输出接口；
•   具备拍照和录像功能；

三、挂载平台

垂起固定翼无人机、旋翼无人机、系留无人机等

四、主要技术参数

型号	T130Pro-NN-35-1535
红外热像仪
探测器类型	非制冷焦平面探测器
工作波段	8μm～14μm
探测器分辨率	640×512
像元尺寸	12μm
镜头焦距	35mm
视场角	12°×10°（±5%）
伪彩	6种
数字变倍	1～4X
噪声等效温差	NETD≤50mK
最小可分辨温差	MRTD≤500mK
可见光相机
分辨率	1920×1080
响应波段	0.4μm～0.9μm
像元尺寸	2.8μm
光学变倍	30倍
混合变倍	60倍
焦距	4.3mm～129mm
视场角	63.7°×35.8°～2.3°×1.3°(±5%)
变焦方式	自动对焦、手动调焦
最低照度	0.01Lux（黑白）
激光测距机
波长	1535nm
最大测距距离	≥3km（能见度≥15Km条件下）
最小测距距离	≤20m
测距精度	≤2m
测距频率	1～10Hz可调
伺服平台
方位转角	360°×n（360°连续旋转）
俯仰转角	-115°～+90°（向上为正）
横滚转角	-40°～+40°
框架角精度	≤0.3°（1σ）
稳定精度	≤0.1mrad（1σ）
最大调转速度	方位≥50°/s，俯仰≥50°/s
最大调转加速度	方位≥20°/s²，俯仰≥20°/s²
系统指标
图像跟踪	自动跟踪选定目标（选配）
供电电压	20V～32VDC
功率	稳定功耗：≤30W（上电峰值电流≥5A）
重量	≤1.2Kg

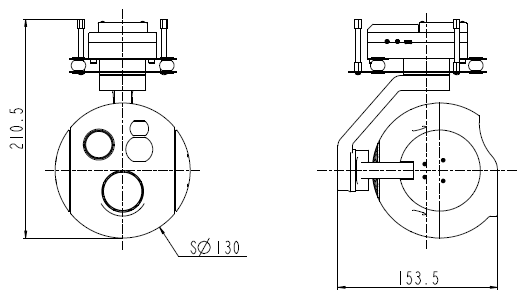

体积	≤131mm×155mm×210mm
接口
控制接口	RS422/百兆网
视频接口	HD-SDI/同步422/百兆网/HDMI
存储接口	≤128G存储卡（Mini SD卡）
图片格式	jpg格式
视频格式	avi格式
环境适应性
工作温度	-20℃～＋60℃（-40℃可选）
存储温度	-45℃～＋65℃
振动条件	加速度为2g；垂直、横向、纵向三个方向各30min
冲击条件	峰值加速度20g，持续时间11ms
防护等级	可在小、中雨中飞行
